力士樂柱塞泵液壓系統典型故障實例分析

　　 力士樂柱塞泵使用壽命的長短，與平時的維護保養、液壓油的數量和質量、油液清潔度等有關。避免油液中的顆粒對柱塞泵的摩擦副磨損等，是延長柱塞泵壽命的有效途徑。在維修中更換零件應盡量使用原廠生產的零件，這些零件有時比其它仿造的零件價格要貴，但質量及穩定性要好。如果購買售價便宜的仿造零件，短期內似乎是節省了費用，但由此也帶來了隱患，也可能對柱塞泵的使用造成更大的危害。在實際工作中，應該深入生產現場，勤于觀察，認真思考，要本著先外圍、后查看核心部件，先輔助設施、后功能部件，先易后難來展開診斷、修復工作。具體問題，具體分析，舉一反三、觸類旁通，如此，才可有效、快捷地診斷、修復設備。

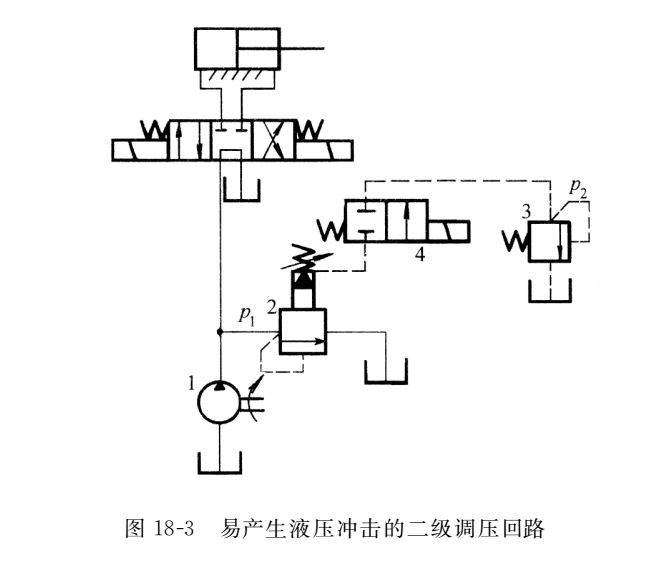

         在圖18-3所示的二級調壓回路中，液壓系統循環運行，當二位二通電磁換向閥４ 通電右位工作時，液壓系統突然產生較大的液壓沖擊。
二級調壓回路

         故障分析：這個二級調壓回路中，當二位二通閥 ４ 斷電關閉 ，系統壓力決定于溢流閥 ２ 的調整壓力 p１，閥 ４ 通電切換后，系統壓力就由調壓閥 ３ 的調整壓力 p２ 決定了。 由于閥 ４ 和閥３ 之間的油路內沒有壓力（壓力為零） ，閥 ４ 右位工作時 ，溢流閥 ２ 的遠程控制口處的壓力由 p１幾乎下降到零后才又回升到 p２，這樣系統必然產生較大的壓力沖擊。

改進后的二級調壓回路
        不難看出 ，故障原因是由于系統中二級調壓回路設計不當造成的。若將此二級調壓回路改設成圖18-4所示的組合形式 ，即把二位二通閥 ４ 接到遠程調壓閥 ３ 的出油口，并與油箱接通 ，這樣從閥 ２ 遠程控制口到閥 ４ 的油路中充滿接近 p１ 壓力的油液，閥 ４ 通電切換后，系統壓力從 p１ 直接降到 p２，不會產生較大的壓力沖擊。

　　 根據上述原因，修復應做以下工作：定期清洗粗精過濾器和油池，定期更換液壓油，保證力士樂柱塞泵有一個正常良好的工作環境；發現損壞零件應及時更換，如軸承、閥座、彈簧及密封標準件等等；研磨柱塞孔，應根據柱塞配隙，使其精度能滿足柱塞泵使用性能的要求；加工柱塞尖端部時，要保證具有較高的硬度和光潔度，使其摩擦阻力小且耐磨，延長使用壽命。
